LES ENGRENAGES



OBJECTIFS VISES

• OBSERVATION DES PRINCIPES DES ENGRENAGES
  • les roues tournent obligatoirement autour d'un axe
  • les roues doivent se toucher pour s'entrainer
  • les roues sont dentées
  • une roue en entraine une autre
  • deux roues consécutives tournent dans un sens différent

PROGRESSION / DEMARCHE

• PRESENTATION D'OBJETS COURANTS COMPORTANT DES ENGRENAGES
• batteur mécanique

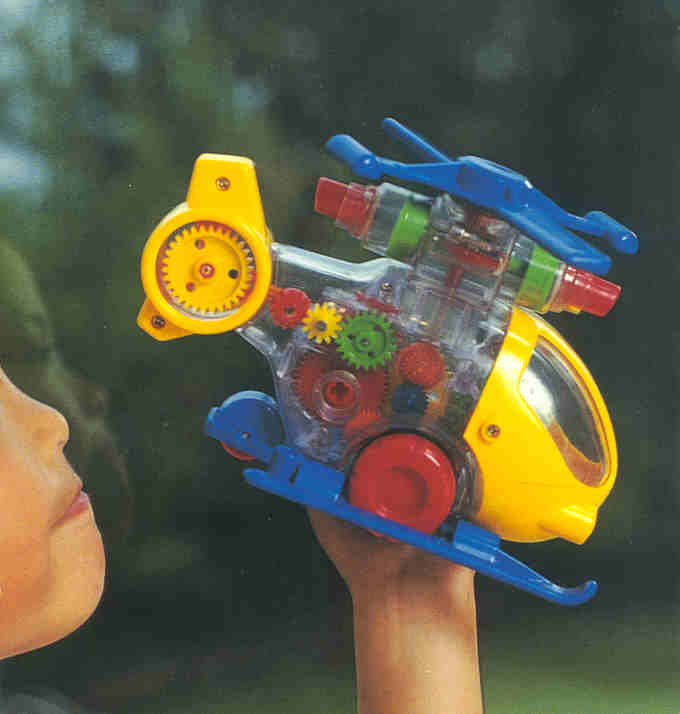

• jouet à friction
• moulin à légumes
• réveil démonté
• essoreuse à salade
• presse fruit

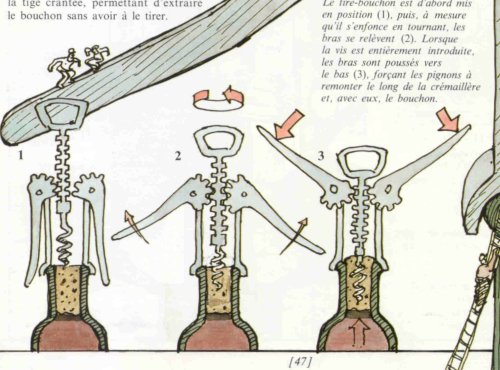

• tire bouchon

• MANIPULATION LIBRE

Les enfants manipulent librement les objets mis à leur disposition par petits groupes.

• MISE EN COMMUN DES OBSERVATIONS DES ENFANTS

• introduction et acquisition de vocabulaire précis
• roue dentée
• nomination des objets manipulés
• fonction des objets : . repérage :

+ partie fixe/ mobile

+ partie commande (manivelle)

+ partie transmission (roue dentée)

+ partie opérative (fonction principale; ex le fouet du batteur)

• REPRESENTATION DES OBJETS

• Mise en commun des dessins
• Observation collective des représentations

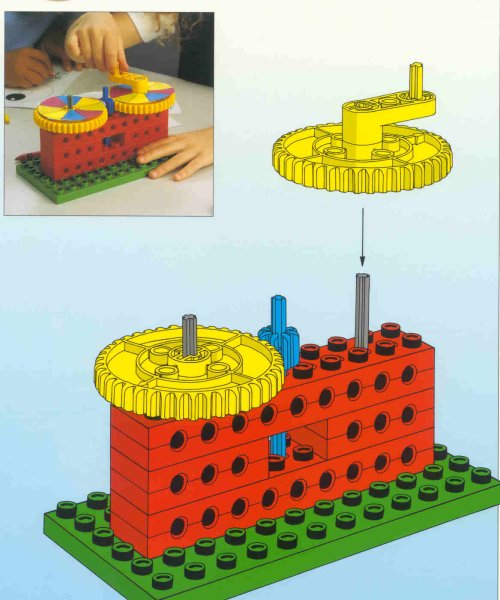

• MANIPULATION LIBRE ET INDIVIIDUELLE DE MATERIEL MODULAIRE

• Distribution de matériel : engrenages
• plusieurs roues dentées de taille différente
• pignons
• manivelles

• MISE EN COMMUN DES OBSERVATIONS

• Repérage des caractéristiques
• Repérage des propriétés et fonctions du phénomène
• les roues sont dentées
• une roue en entraine une autre
• la roue menante entraine la roue menée
• pour que les roues s'entrainent il faut qu'elles se touchent
• pour qu'elles tournent il faut un axe
• les roues de taille différentes ont des vitesses différentes (rapide/lent)
• mise en évidence du sens de rotation (droite / gauche et inverse)

• REPRESENTATION DU MONTAGE PERSONNEL

• Repérage des difficultés de représentation pour une lecture commune:

-instaurer un code de représentation

• présentation d'une fiche de montage

• REALISATION D'UN MONTAGE A PARTIR D'UNE FICHE DE FABRICATION

• Lecture collective avec repérage des symboles (code de représentation)
• Montage et réalisation de la fiche
• Représentation du montage sans l'aide de la fiche

• PROPOSITION D'UNE REALISATION D'OBJET

• Deux démarches proposées:
• à partir d'un objet fini
• à partir d'une fiche de fabrication

exemple d'objet: le manège
